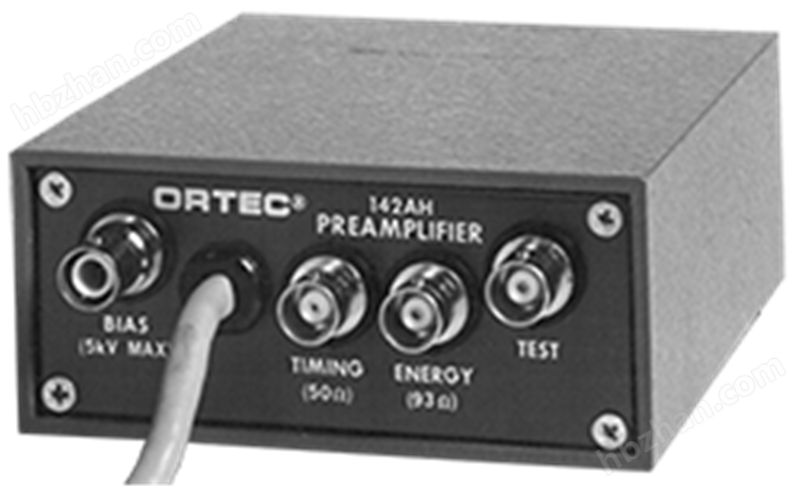

142AH型具有單獨的快速定時輸出信號，寬度約為50 ns，上升時間從<5 ns（適用于0 pF探測器）到<12 ns（適用于100 pF探測器）不等。該特性使其能夠直接耦合到某些應用的定時鑒別器上。
通過將142AH型與ORTEC標準電子元件搭配使用，可獲得出色的定時分辨率。
咨詢電話
18019425599
產品分類
PRODUCT CLASSIFICATION
訪問次數：252
更新時間：2025-08-28
142AH宣傳冊 142AH宣傳冊（A4） 142AH手冊 142AH型具有單獨的快速定時輸出信號，寬度約為50 ns，上升時間從<5 ns（適用于0 pF探測器）到<12 ns（適用于100 pF探測器）不等。該特性使其能夠直接耦合到某些應用的定時鑒別器上。
通過將142AH型與ORTEC標準電子元件搭配使用，可獲得出色的定時分辨率。
性能
除非另有說明，性能規格適用于能量輸出。
| 噪聲 | 典型和保證的噪聲值
| ||||||||
| 積分非線性 | 對于0至±7 V開路或±3.5 V端接93Ω，<±0.05％。 | ||||||||
| 溫度不穩定性 | 從0到50°C，<±50 ppm/°C。 | ||||||||
| 開環增益 | >40,000。 | ||||||||
| 電荷靈敏度（Si當量） | 標稱值為20 mV/MeV。 | ||||||||
| 上升時間 | 在0 pF時<5 ns；100 pF時<12 ns；在能量輸出端有一個0到+0.5V的脈沖和一個93Ω的負載。 | ||||||||
| 衰減時間 | 約500 µs。 | ||||||||
| 推薦的輸入電容范圍 | 0至100 pF。 | ||||||||
| 允許的輸出電纜長度 | 僅受電纜損耗限制（推薦電纜：能量輸出，RG-71A/U或RG-62A/U；定時輸出，RG-58）。 | ||||||||
| E2CRP | 能量平方計數率產品：2 X 107MeV2/s。 | ||||||||
| 探測器偏置電壓 | ±5000 V。 | ||||||||
| 輸出電平和負載 | 所有規格均針對開路輸出而言，除非端接輸出電平為開路值的一半，否則對于93歐姆端接或電纜負載保持不變。飽和輸出電平，±10 V；積分非線性指定為±7 V。 | ||||||||
輸入端
| 輸入端 | 接受來自任何類型探測器（通常來自半導體探測器）的正或負電荷輸入；SHV連接器。 |
| 偏壓 | 接受來自偏壓電源的探測器偏壓，并通過使用輸入連接器的濾波器網絡將其應用于探測器；±5000 V；SHV連接器或ORTEC C-38。 |
| 測試 | 輸入脈沖發生器來測試和校準系統；BNC連接器。 |
| 電源 | 通過任何ORTEC主放大器或ORTEC 4002P型便攜式電源的3米（10英尺）自帶電源線輸入電源。 |
輸出端
| 能源 | 用于能量測量的正或負線性尾部脈沖；BNC連接器。 |
| 定時 | 用于定時的負或正線性快速削波脈沖。輸出通過使用可以區分能量輸出的反相變壓器產生。上升時間大約等于能量輸出的上升時間。BNC連接器。 |
電氣和機械
| 所需電源 | +24 V, 30 mA; –24 V, 10 mA; +12 V, 15 mA; –12 V, 15 mA。 |
| 重量 | 凈重 0.45千克（1磅）。 裝運重量1.3千克（3磅）。 |
| 尺寸 | 4.45 X 10.16 X 13.21 cm (1.75 X 4.0 X 5.2 英寸)。 |
| 型號 | 描述 |
| 142AH | 前置放大器 |
推薦的電纜附件
| C-24-12 | 帶兩個BNC公插頭的RG-62A/U 93歐姆電纜；12英尺長 |
| C-25-12 | 帶兩個BNC公插頭的RG-58A/U 50歐姆電纜；12英尺長 |
| C-36-2 | 帶兩個SHV母插頭的RG-59A/U 75歐姆電纜，2英尺長 |
| C-36-12 | 帶兩個SHV母插頭的RG-59A/U 75歐姆電纜，12英尺長 |
